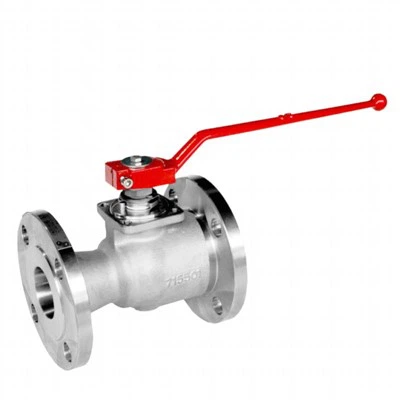

Válvula de bola de metal a metal

Las válvulas de bola flotantes de metal a metal se fabrican de acuerdo con la norma API 6D. La válvula está configurada en un diseño de cuerpo dividido de dos piezas atornilladas y forjadas con un diámetro pequeño, adecuado para condiciones de trabajo de presión media/baja. Se caracteriza por un diseño simple, los asientos de la válvula se insertan directamente en el cuerpo.
La presión del flujo ascendente empuja la bola flotante contra el asiento descendente; la compresión resultante proporciona una solución de sellado perfecta y sin fugas.
El vástago está conectado en la parte superior de la bola y permite que la válvula se abra y se cierre con un movimiento de un cuarto de vuelta.
La selección de materiales es totalmente personalizable para cumplir con las especificaciones del proyecto del cliente y hay varias características únicas disponibles que ofrecen una solución técnica mejorada adecuada para entornos marinos agresivos y fluidos corrosivos y abrasivos.

DISEÑO DE VÁLVULAS

Basado en API 6D

RANGO DE TEMPERATURA

-150 a 662 grados F (-101 a 350 grados)

TAMAÑO

NPS 1/2-6 (DN 15-150)

LA CALIFICACIÓN DE PRESIÓN

ASME 150 - ASME 2500

CARA A CARA

Según el estándar API 6D

CONEXIONES FINALES

RF, RTJ según B16.5 y B16.47
SW, conector soldado según B16.11

DISEÑO DEL CUERPO

Forjado/fundido de dos piezas atornillado

DISEÑO DEL ASIENTO

Asiento de metal con revestimiento duro en bola y asientos.

CARACTERÍSTICAS

Sellos secundarios en grafito puro
Dispositivo antiestático
Vástago anti-estallido
Cierre hermético bidireccional
Empaquetadura de vástago con baja emisión de fugitivos disponible
Juntas tóricas/sellos de labios y configuración de grafito

OPERADOR

Manual: llave o Engranaje con candado

PRUEBAS Y CERTIFICACIONES

Cumplimiento de las normas de inspección y pruebas API 6D, ISO 5208 y API 598
A prueba de fuego y probado contra incendios según API 6FA/607
Certificación SIL 3 según IEC61508
Emisión fugitiva según ISO15848
Directiva 2014/68/UE

¿Qué es una válvula de bola flotante?

Una válvula de bola flotante es un tipo de válvula en la que el elemento esférico, que controla el flujo del fluido, no está en posición de muñón sino que "flota" entre dos asientos ubicados en los extremos de entrada y salida de la válvula. Estos son los puntos clave sobre una válvula de bola flotante:

Estructura y funcionamiento:

La válvula de bola no tiene eje de soporte y la bola está sostenida por los asientos de la válvula en ambos extremos.

El vástago está conectado a la bola, lo que permite que ésta gire libremente entre los dos asientos a través de un mango u otro dispositivo de accionamiento.

Bajo la presión del medio, la bola produce un cierto desplazamiento y presiona firmemente contra la superficie de sellado en el extremo de salida, asegurando el sellado.

Características:

Estructura simple con buen rendimiento de sellado.

La resistencia al flujo de la válvula de bola es mínima en comparación con otras válvulas, y la versión de paso total tiene canales de igual diámetro para la bola, el cuerpo de la válvula y la tubería de conexión.

Se abre y se cierra rápidamente, requiriendo únicamente una rotación de 90 grados de la bola.

Disponible en varios materiales como acero al carbono, acero inoxidable y acero de aleación.

Adecuado para una amplia gama de medios, incluidos agua, disolventes, ácidos, gases y más.

Aplicaciones:

Se utiliza comúnmente en industrias que manejan diversos fluidos debido a su estructura compacta, sellado confiable, facilidad de mantenimiento y capacidad para manejar una variedad de condiciones de trabajo.

Aplicable para temperaturas que van desde -196 grados a 350 grados (-46 grados F a 662 grados F) y presiones hasta la clase ANSI 150-300.

Modos de operación:

Disponible en modos de accionamiento manual, neumático, eléctrico y otros.

Consideraciones de diseño:

El material del anillo de sellado debe poder soportar la carga de trabajo de la bola y del medio.

Bajo un impacto de alta presión, la pelota puede moverse ligeramente.

En resumen, una válvula de bola flotante es una opción versátil y confiable para controlar el flujo de fluido en diversas aplicaciones industriales.
