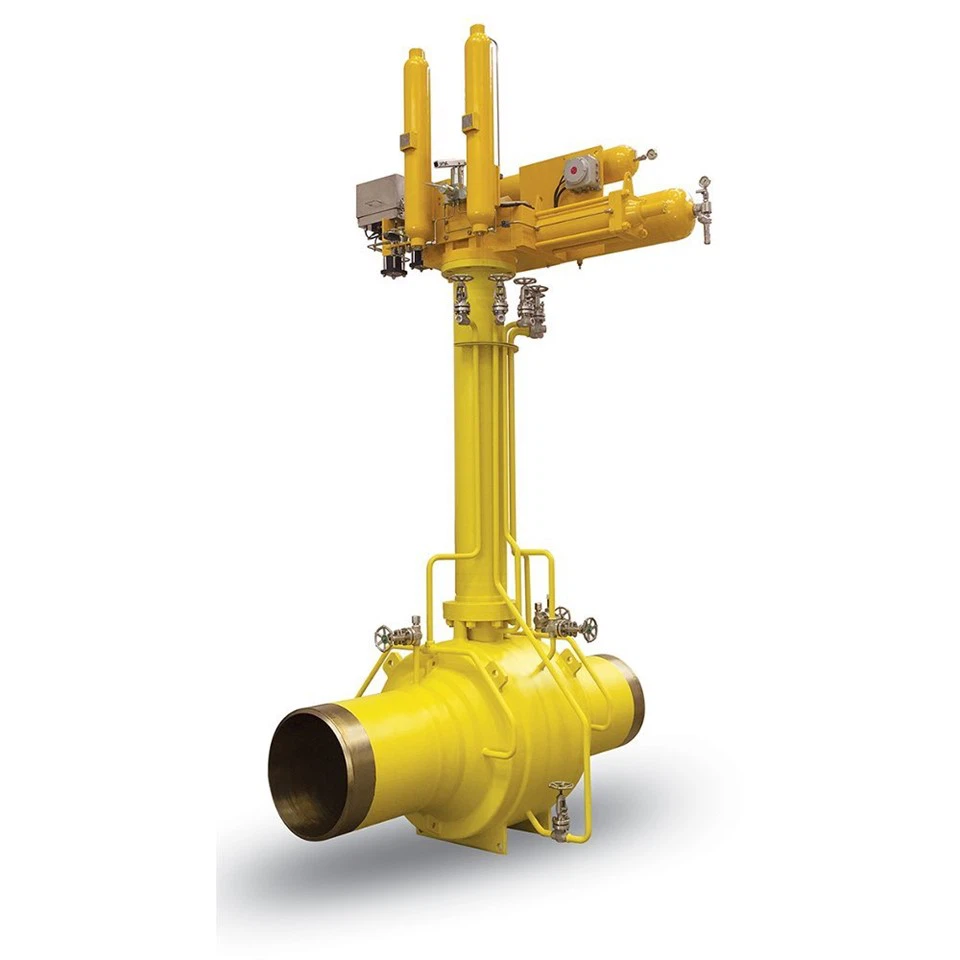

Válvula de bola completamente soldada criogénica

Las válvulas de bola criogénicas se fabrican para aplicaciones criogénicas y de temperaturas extremadamente bajas. Las válvulas están diseñadas con una extensión de capó integral que evita que los líquidos criogénicos lleguen al empaque del vástago al permitir que los líquidos hiervan y se conviertan en gas. Esto minimiza la pérdida de energía a lo largo de la extensión y protege la válvula contra fallas. La integridad estructural de la válvula reduce al mínimo cualquier deformación térmica de los componentes internos causada por la variación de temperatura, lo que garantiza el más alto nivel de rendimiento para un cierre hermético en campos críticos de GNL.

La construcción de cuerpo completamente soldado proporciona una solución más liviana y, al mismo tiempo, evita posibles vías de fuga al entorno externo, lo que garantiza una protección confiable de todo el sistema. Una configuración sólida de doble muñón y dos asientos independientes con sellado bidireccional garantizan el mayor nivel de hermeticidad y confiabilidad en condiciones de alta presión y temperatura en todos los servicios de aislamiento críticos. Hay varias características únicas disponibles que ofrecen soluciones técnicas avanzadas adecuadas para procesos de gas dulce o ácido o aplicaciones de tuberías.

DISEÑO DE VÁLVULAS

Basado en BS 6364, MESC 77/200, ISO 28921‐1 y requisitos del cliente

RANGO DE TEMPERATURA

-320 a 212 grados F (-196 a 120 grados)

TAMAÑO

NPS 1-30 (DN 25-750)

LA CALIFICACIÓN DE PRESIÓN

ASME 150 - ASME 900

CARA A CARA

Según el estándar API 6D

CONEXIONES FINALES

RF, RTJ según B16.5 y B16.47
BW, soldado a tope según B16.25

MATERIALES:

Acero al carbono de baja temperatura, acero inoxidable, dúplex, súper dúplex, Inconel.

DISEÑO DEL CUERPO

Forjado, atornillado, de dos y tres piezas

DISEÑO DEL ASIENTO

Asiento blando o metálico con revestimiento duro en la bola y los asientos.
Diseño del asiento para evitar que quede líquido atrapado en la cavidad corporal.

CARACTERÍSTICAS

Sellos secundarios en grafito puro
Dispositivo antiestático
Vástago anti-estallido
Configuración del sello de labios
Empaquetadura de vástago con baja emisión de fugitivos disponible
Capó extendido para servicio bajo y criogénico.

OPERADOR

Manual: llave o engranaje con candado
Accionado: Neumático/ Hidráulico/ Eléctrico

PRUEBAS Y CERTIFICACIONES

Cumplimiento de las normas de inspección y pruebas BS 6364, MESC 77/200 e ISO 28921‐1

A prueba de fuego y probado contra incendios según API 6FA/607
Certificación SIL 3 según IEC61508
Emisión fugitiva según ISO15848
Directiva 2014/68/UE
