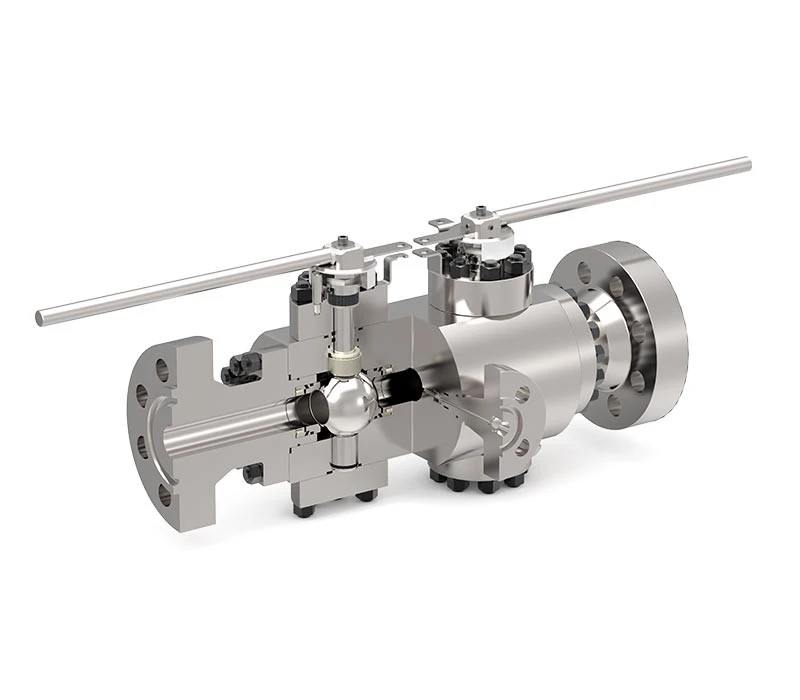

Válvula de bola de doble bloqueo y purga de doble efecto

El "principio de aislamiento de doble bloqueo y purga" requiere el uso de dos válvulas de aislamiento en línea junto con una válvula de purga. Esta configuración se emplea para drenar o ventilar cualquier fluido atrapado situado entre los dos elementos de cierre, garantizando así el aislamiento seguro de las tuberías aguas abajo. Alternativamente, esta funcionalidad se puede lograr mediante la utilización de una única válvula equipada con un puerto de purga colocado entre sus obturadores.

DISEÑO DE VÁLVULA

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

RANGO DE TEMPERATURA

-58 a 392 grados F (-50 a 200 grados)

TAMAÑO

NPS 1-12 (DN 25-300)

CLASIFICACIÓN DE PRESIÓN

ASME 150 - ASME 2500

CARA A CARA

Según el estándar API 6D

CONEXIONES FINALES

RF, RTJ según B16.5 y B16.47
BW, soldado a tope según B16.25
SW, casquillo soldado según B16.11

MATERIALES

Acero al carbono de baja temperatura y baja aleación

Acero inoxidable, Dúplex y Súper Dúplex

Aleaciones de níquel, Titanio.

DISEÑO DEL CUERPO

Forjados y fundidos atornillados de dos y tres piezas.

DISEÑO DEL ASIENTO

Asiento blando o metálico con revestimiento duro en la bola y los asientos
Asientos de doble pistón
Asientos combinados

CARACTERÍSTICAS

Diseño de doble bloqueo y purga (DBB)
Sellos secundarios en grafito puro.
Dispositivo antiestático
Vástago anti-explosión
Inyección de sellador de emergencia disponible en asientos y vástago
Disponible empaquetadura de vástago con bajas emisiones fugitivas
Junta tórica/sellos de labio y configuración de grafito
Recubrimiento CRA en todas las áreas de sellado dinámico o en todas las partes húmedas disponibles
Bonete extendido para temperaturas altas y bajas disponibles

OPERADOR

Manual: llave o Engranaje con candado
Actuado: Neumático/Hidráulico/Eléctrico

PRUEBAS Y CERTIFICACIONES

Cumplimiento de las inspecciones y pruebas API 6D, ISO 5208 y API 598
A prueba de fuego y probado contra incendios según API 607
Certificación SIL 3 según IEC61508
Emisión fugitiva según ISO15848
DEP 2014/68/UE

PRINCIPALES APLICACIONES

•Producción de petróleo y gas en alta mar
•Terminales de gas y petróleo
•Química y Petroquímica
•Refinación
•Fabricación de patines de medición fiscal
•Transportador de GNL
•Contratistas de procesos/industria energética

VENTAJAS

•Ahorro de espacio y peso
•Ahorro de costes (producto e instalación)
•Rutas de fuga minimizadas
• Mayor integridad estructural de la línea.
•Configuraciones ESDV+MOV o ESDV+XV
•Mayor fiabilidad del sistema.
