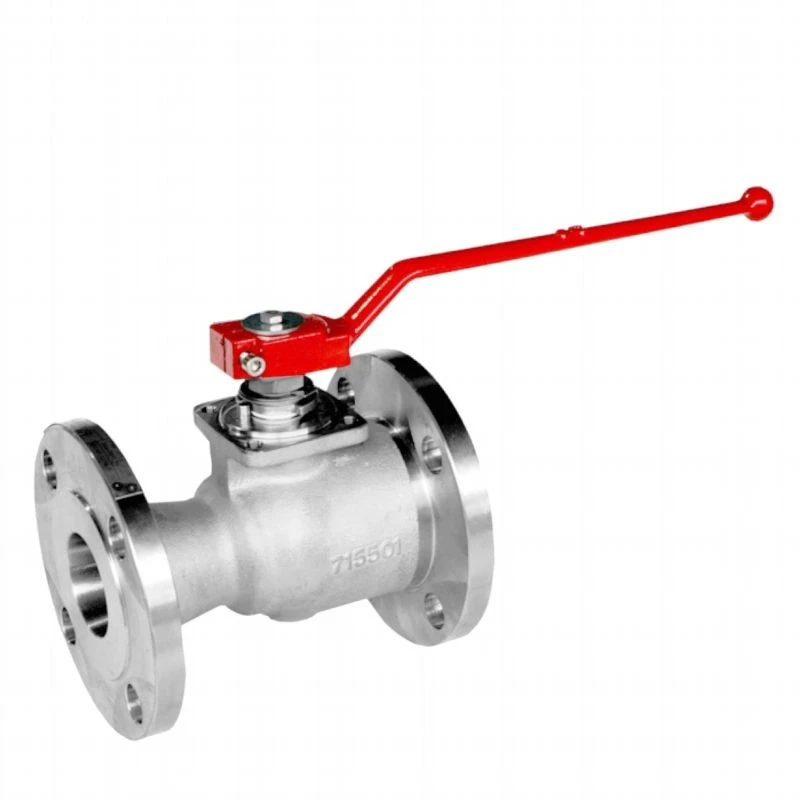

Válvula de bola flotante de 1 pieza

Las válvulas de bola flotantes de una pieza se fabrican de acuerdo con API 6D. La válvula está configurada en un diseño de cuerpo dividido de dos piezas atornilladas forjadas con un diámetro pequeño, adecuado para condiciones de trabajo de presión media/baja. Se caracteriza por un diseño simple, los asientos de la válvula se insertan directamente en el cuerpo.
La presión del flujo ascendente empuja la bola flotante contra el asiento descendente; la compresión resultante proporciona una solución de sellado perfecta y sin fugas.
El vástago está conectado en la parte superior de la bola y permite que la válvula se abra y se cierre con un movimiento de un cuarto de vuelta.
La selección de materiales es totalmente personalizable para cumplir con las especificaciones del proyecto del cliente y hay varias características únicas disponibles que ofrecen una solución técnica mejorada adecuada para entornos marinos agresivos y fluidos corrosivos y abrasivos.

DISEÑO DE VÁLVULAS

Basado en API 6D

RANGO DE TEMPERATURA

-150 a 662 grados F (-101 a 350 grados)

TAMAÑO

NPS 1/2-6 (DN 15-150)

LA CALIFICACIÓN DE PRESIÓN

ASME 150 - ASME 2500

CARA A CARA

Según el estándar API 6D

CONEXIONES FINALES

RF, RTJ según B16.5 y B16.47
SW, conector soldado según B16.11

DISEÑO DEL CUERPO

Forjado/fundido de dos piezas atornillado

DISEÑO DEL ASIENTO

Asiento blando o metálico con revestimiento duro en bola y asientos.

CARACTERÍSTICAS

Sellos secundarios en grafito puro
Dispositivo antiestático
Vástago anti-estallido
Cierre hermético bidireccional
Empaquetadura de vástago con baja emisión de fugitivos disponible
Juntas tóricas/sellos de labios y configuración de grafito

OPERADOR

Manual: llave o Engranaje con candado

PRUEBAS Y CERTIFICACIONES

Cumplimiento de las normas de inspección y pruebas API 6D, ISO 5208 y API 598
A prueba de fuego y probado contra incendios según API 6FA/607
Certificación SIL 3 según IEC61508
Emisión fugitiva según ISO15848
Directiva 2014/68/UE

¿Cuál es el papel de las válvulas de bola flotante en los sistemas de control de líquidos?

En los sistemas de control de líquidos, las válvulas de bola flotante juegan un papel clave, y sus principales funciones se reflejan en los siguientes aspectos:

Control del nivel del líquido:

Las válvulas de bola flotante pueden controlar automáticamente la entrada y salida de fluidos según la altura del nivel del líquido para garantizar que el nivel del líquido se mantenga estable. Esto se logra mediante la bola flotante y el dispositivo de control en su interior. Cuando el nivel del líquido sube, la bola flotante sube y cierra la válvula para evitar que entre más fluido; cuando el nivel del líquido baja, la bola flotante baja y abre la válvula para permitir que entre el fluido.

Prevenir desbordamiento:

Una función importante de las válvulas de bola flotantes es cerrarse automáticamente cuando el nivel de líquido supera el valor establecido, evitando así que el líquido se desborde. Esta característica hace que las válvulas de bola flotantes sean particularmente importantes en sistemas que requieren un control preciso de los niveles de líquido, como las industrias de procesamiento químico, farmacéutico y de procesamiento de alimentos.

Reducir las fugas:

La válvula de bola flotante adopta una estructura de plataforma alta y un diseño de vástago de válvula interno, que puede evitar de manera efectiva que el vástago de la válvula se salga por la presión en la tubería. Al mismo tiempo, se utilizan materiales resistentes al desgaste como politetrafluoroetileno (o grafito reforzado) entre el vástago de la válvula y la bola, lo que reduce el par de apertura y cierre de la válvula, hace que la operación ahorre más mano de obra y reduce el riesgo de fugas causadas por una operación incorrecta.

Ignífugo y antiestático:

El resorte conductor se coloca entre el vástago de la válvula y el cuerpo de la válvula y entre el vástago de la válvula y la bola para evitar la ignición de medios inflamables debido a la electricidad estática y garantizar la seguridad del sistema.

Doble protección de la estructura resistente al fuego:

Cuando el anillo de sellado se quema en caso de incendio, cada parte de sellado de la válvula de bola flotante puede formar una estructura de sellado duro de metal con metal para brindar protección adicional.

Características estructurales y ámbito de aplicación:

El cuerpo de la válvula de bola flotante está dividido en dos mitades y se utiliza un asiento de sellado metálico o un asiento de sellado blando como estructura auxiliar de sellado entre la bola y el asiento de la válvula. Este diseño hace que la válvula de bola flotante tenga las características de estructura simple, fácil operación, sellado confiable y amplio rango de aplicación. Se utilizan ampliamente en petróleo, productos químicos, gas natural, metalurgia, industria ligera, medicina, alimentos, municipal y otras industrias.

En resumen, las válvulas de bola flotantes desempeñan un papel fundamental en el control de los niveles de líquido, evitando desbordamientos, reduciendo fugas, evitando incendios y electricidad estática, y proporcionando una doble protección de las estructuras resistentes al fuego en los sistemas de control de líquidos. Su diseño único y su amplia gama de aplicaciones las convierten en una parte indispensable de los sistemas de control industrial.
