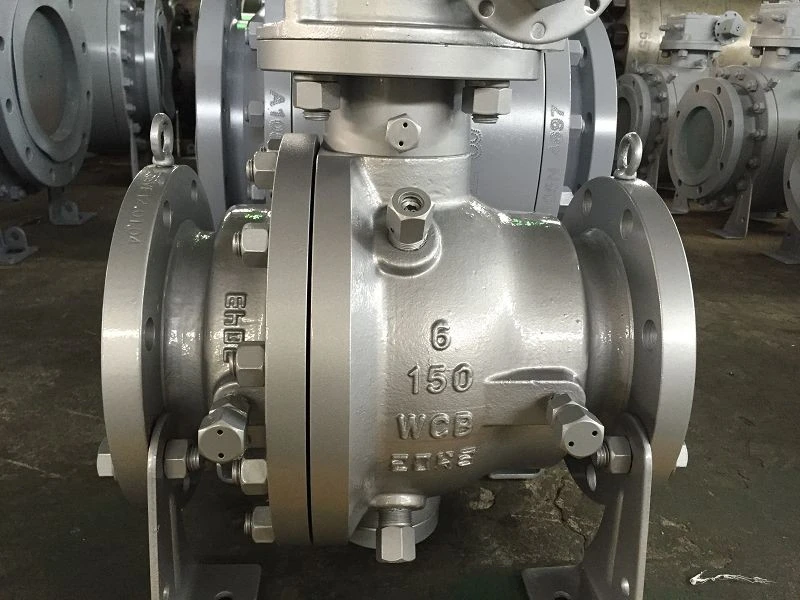

Válvula de bola de muñón de acero fundido

Las válvulas de bola de muñón de acero fundido se fabrican de acuerdo con las normas API 6D. La gama completa de válvulas fundidas está diseñada en dos o tres piezas atornilladas con una configuración de muñón doble sólido y dos asientos independientes para un sellado bidireccional fácil, para garantizar el mayor nivel de hermeticidad y confiabilidad en condiciones de alta presión y temperatura en todos los servicios de aislamiento críticos. La selección de materiales es completamente personalizable para cumplir con las especificaciones del proyecto del cliente y hay varias características únicas disponibles para ofrecer una solución técnica mejorada adecuada para entornos agresivos en alta mar y fluidos corrosivos y abrasivos.

DISEÑO DE VÁLVULAS

Basado en API 6D y requisitos del cliente

RANGO DE TEMPERATURA

-150 a 662 grados F (-101 a 350 grados)

TAMAÑO

NPS 1-56 (DN 25-1400)

LA CALIFICACIÓN DE PRESIÓN

ASME 150 - ASME 2500

CARA A CARA

Según el estándar API 6D

CONEXIONES FINALES

RF, RTJ según B16.5 y B16.47

BW, soldado a tope según B16.25

SW, conector soldado según B16.11

Conexión del concentrador

MATERIALES:

Acero carbono

Acero inoxidable

Acero al carbono de baja temperatura

Dúplex, Súper Dúplex, Inconel

DISEÑO DEL CUERPO

Fundición atornillada de dos y tres piezas

DISEÑO DEL ASIENTO

Asiento blando o metálico con revestimiento duro en bola y asientos.

Asientos de doble pistón

Asientos combinados

CARACTERÍSTICAS

Diseño de doble bloqueo y purga (DBB)

Sellos secundarios en grafito puro

Dispositivo antiestático

Vástago anti-estallido

Inyección de sellador de emergencia en asientos y vástago disponible.

Empaquetadura de vástago con baja emisión de fugitivos disponible

Juntas tóricas/sellos de labios y configuración de grafito

Recubrimiento CRA disponible en todas las áreas de sellado dinámico o en todas las partes mojadas

Capó extendido disponible para temperaturas altas y bajas

OPERADOR

Manual: llave o Engranaje con candado

Accionado: Neumático/ Hidráulico/ Eléctrico

PRUEBAS Y CERTIFICACIONES

Cumplimiento de las normas de inspección y pruebas API 6D, ISO 5208 y API 598

A prueba de fuego y probado contra incendios según API 607

Certificación SIL 3 según IEC61508

Emisión fugitiva según ISO15848

Directiva 2014/68/UE
