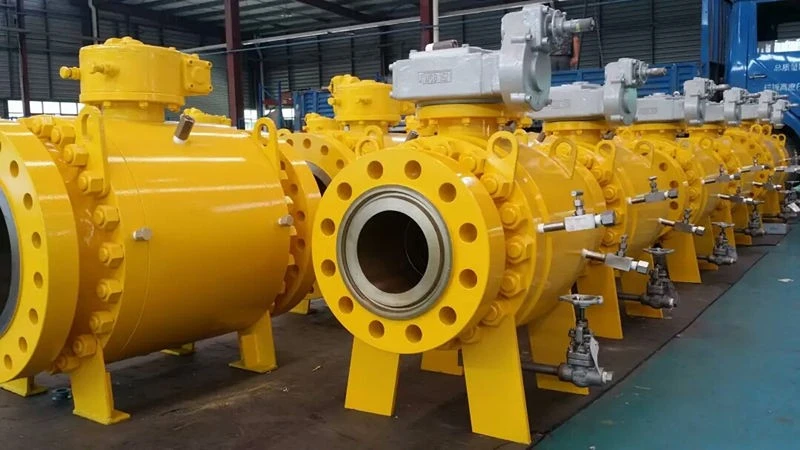

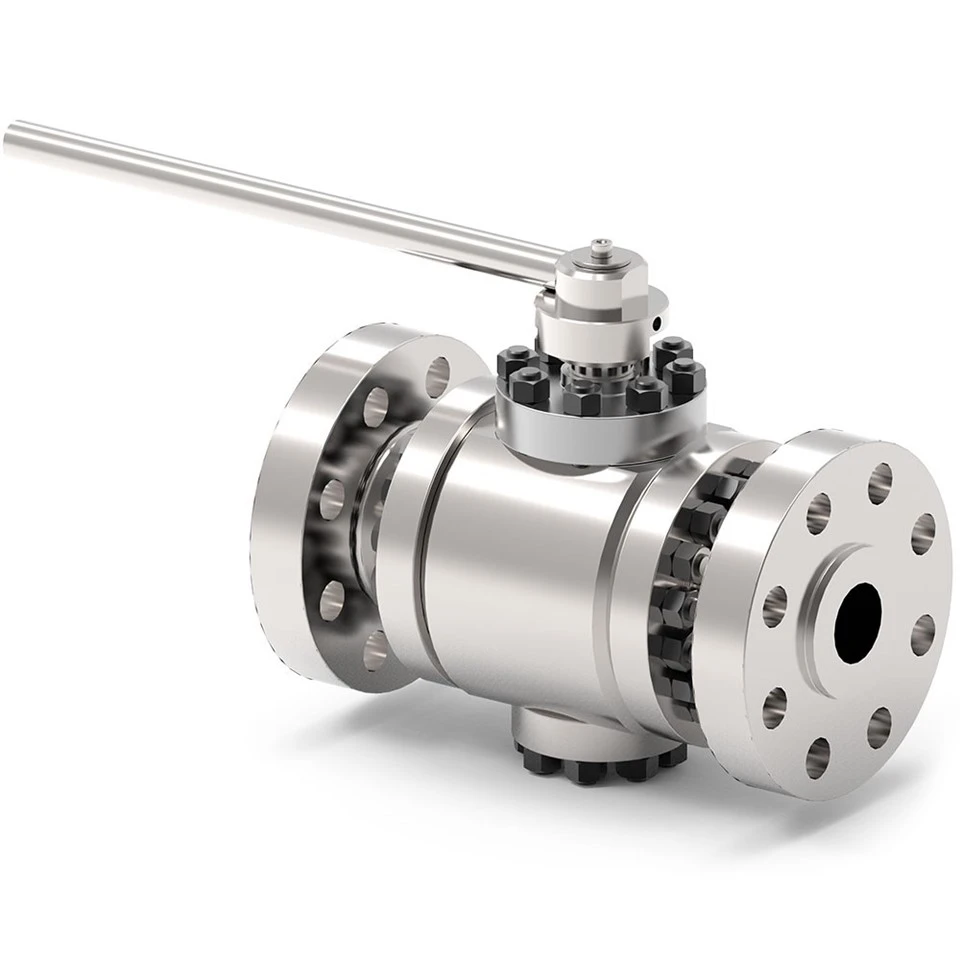

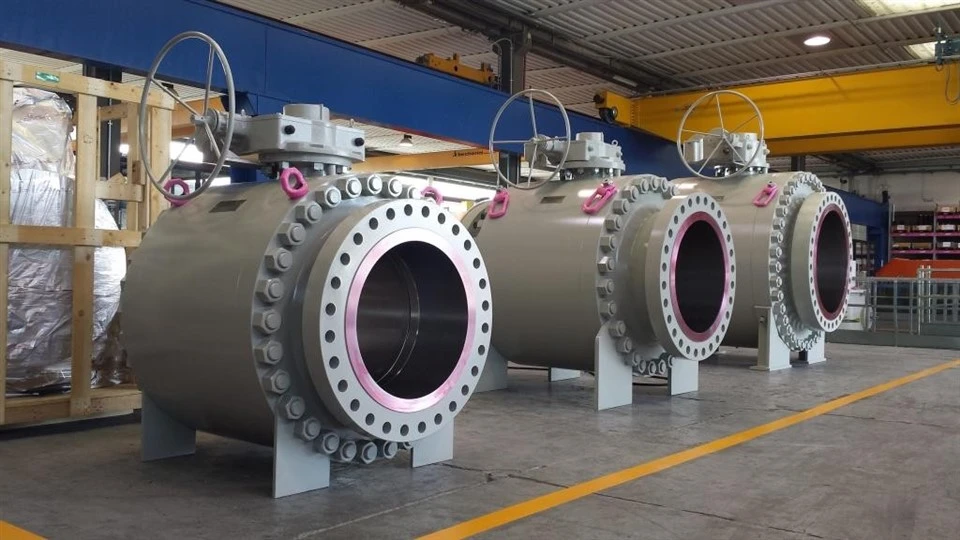

Válvula de bola de paso total
Las válvulas de bola de paso total utilizan la bola como parte de apertura y cierre, que abre o cierra la válvula girando el ángulo de 90 grados. Su diámetro es consistente con el diámetro interno de la tubería. Por lo tanto, la resistencia del fluido es pequeña y la capacidad de flujo es fuerte, especialmente adecuado para la necesidad de un gran flujo en la ocasión y también se usa ampliamente en el petróleo, la industria química y el gas natural. , energía eléctrica, metalurgia, fabricación de papel, productos farmacéuticos y otros campos. Especialmente en la necesidad de un gran flujo, alta presión, alta temperatura o medios corrosivos, las válvulas de bola de paso total tienen ventajas significativas.
DISEÑO DE VÁLVULA
Basado en API 6D y los requisitos del cliente
RANGO DE TEMPERATURA
-150 a 662 grados F (-101 a 350 grados)
TAMAÑO
NPS 1-56 (DN 25-1400)
CLASIFICACIÓN DE PRESIÓN
ASME 150 - ASME 2500
CARA A CARA
Según el estándar API 6D
CONEXIONES FINALES
RF, RTJ según B16.5 y B16.47
BW, soldado a tope según B16.25
SW, casquillo soldado según B16.11
Conexión del concentrador
MATERIALES:
Acero carbono
Acero inoxidable
Acero al carbono de baja temperatura
Dúplex, Súper Dúplex, Inconel
DISEÑO DEL CUERPO
Forjados y fundidos atornillados de dos y tres piezas.
DISEÑO DEL ASIENTO
Asiento blando o metálico con revestimiento duro en la bola y los asientos
Asientos de doble pistón
Asientos combinados
CARACTERÍSTICAS
Diseño de doble bloqueo y purga (DBB)
Sellos secundarios en grafito puro.
Dispositivo antiestático
Vástago anti-explosión
Inyección de sellador de emergencia disponible en asientos y vástago
Disponible empaquetadura de vástago con bajas emisiones fugitivas
Junta tórica/sellos de labio y configuración de grafito
Recubrimiento CRA en todas las áreas de sellado dinámico o en todas las partes húmedas disponibles
Bonete extendido para temperaturas altas y bajas disponibles
OPERADOR
Manual: llave o Engranaje con candado
Actuado: Neumático/Hidráulico/Eléctrico
PRUEBAS Y CERTIFICACIONES
Cumplimiento de las inspecciones y pruebas API 6D, ISO 5208 y API 598
A prueba de fuego y probado contra incendios según API 607
Certificación SIL 3 según IEC61508
Emisión fugitiva según ISO15848
DEP 2014/68/UE
